Trägerbohlwände / Berliner Verbau

 Eine kosteneffiziente Baugrubensicherung zur Sicherung von Baugruben oberhalb des Grundwasserspiegels

Je nach Verbautiefe, Auflast und örtlichen Gegebenheiten wird dieser freistehend, ausgesteift oder rückverankert hergestellt.

  1. Frei eingespannte Trägerbohlwand bis maximal 5,0 m Tiefe

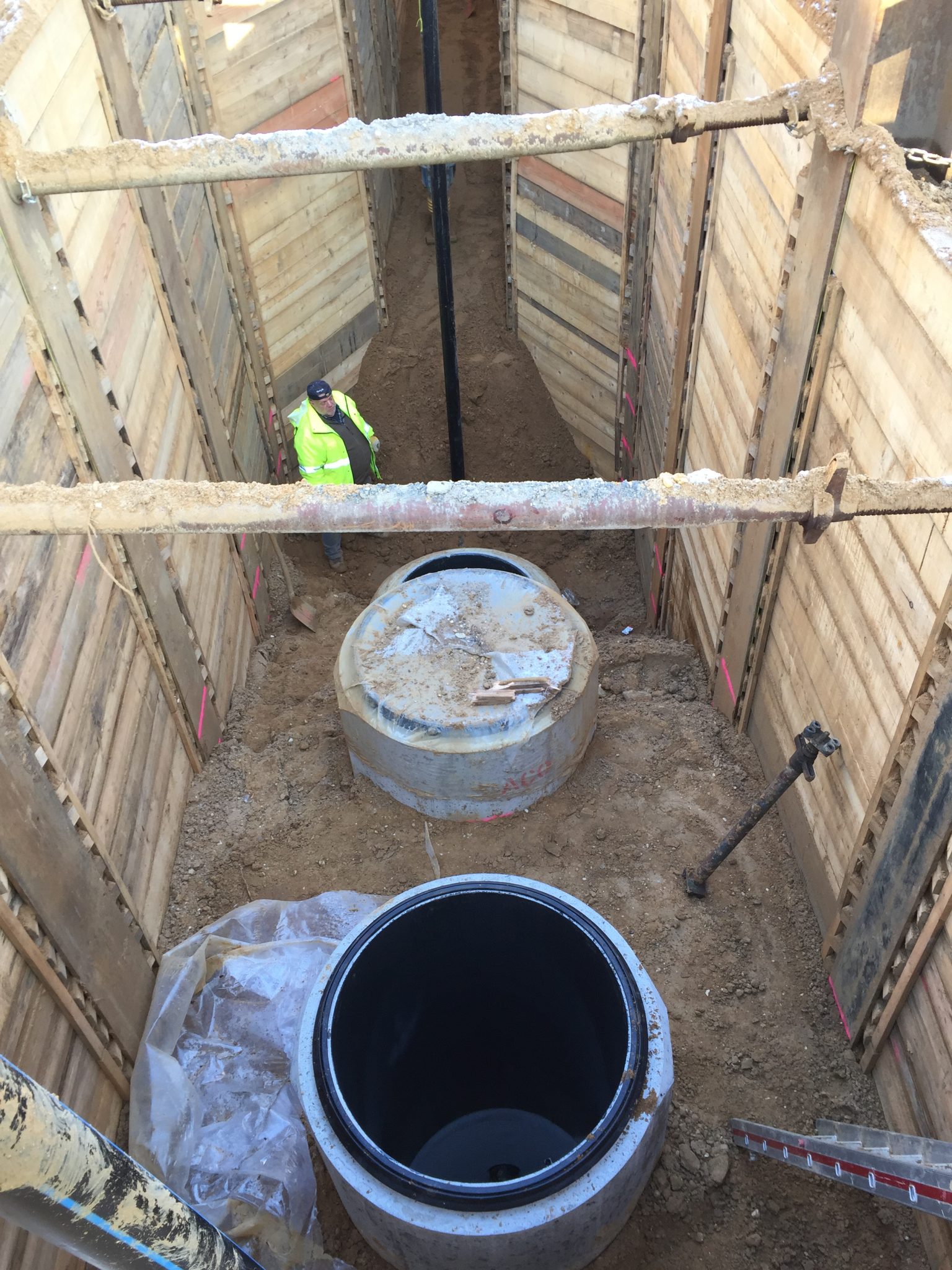

  2. Ausgesteifte Trägerbohlwand

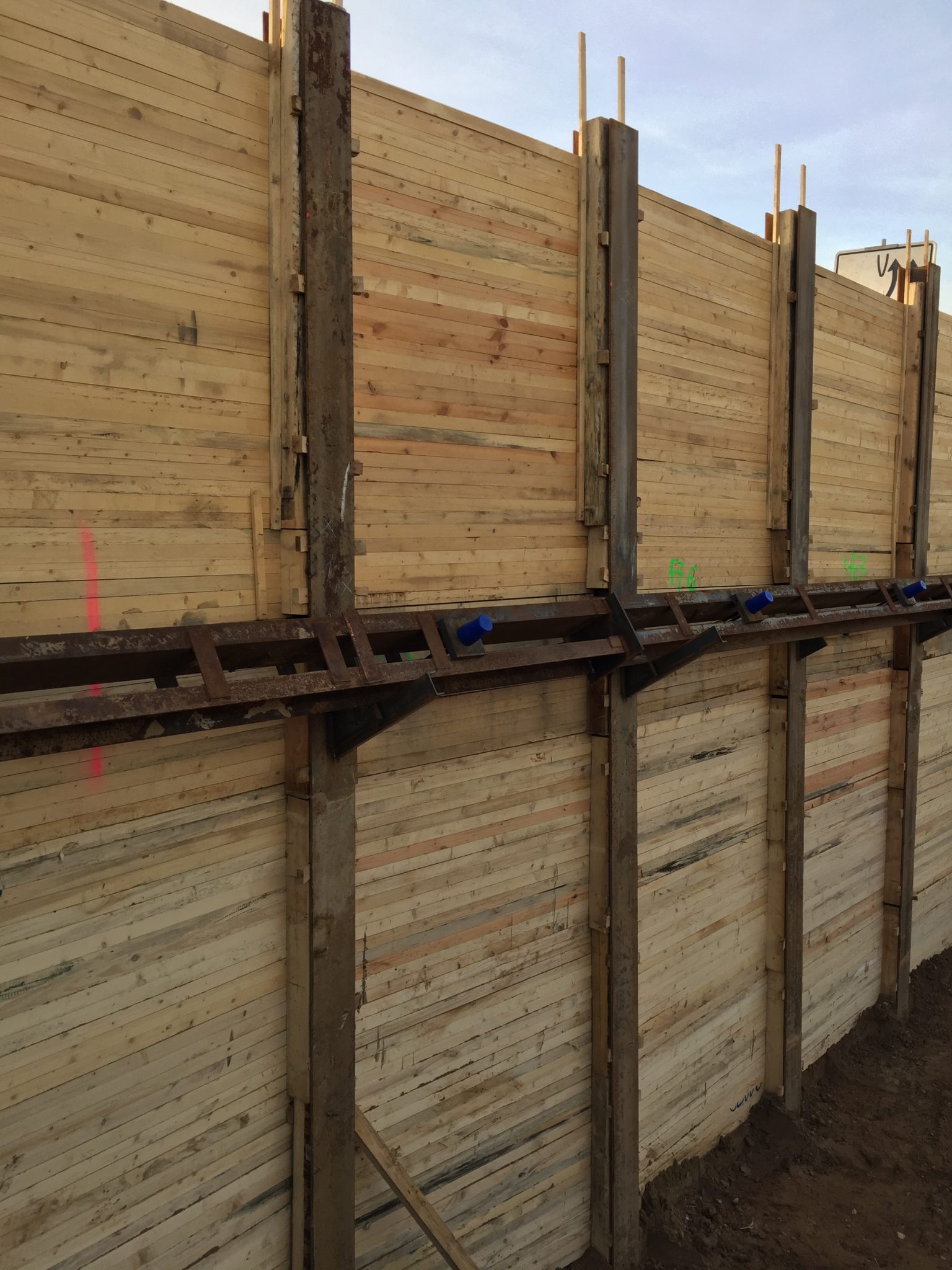

  3. Rückverankerte Trägerbohlwand ab 3,50m bis maximal 12 m Tiefe (Rückverankerung durch Injektionsanker)
  4. Trägerbohlwand mit Spritzbetonausfachung

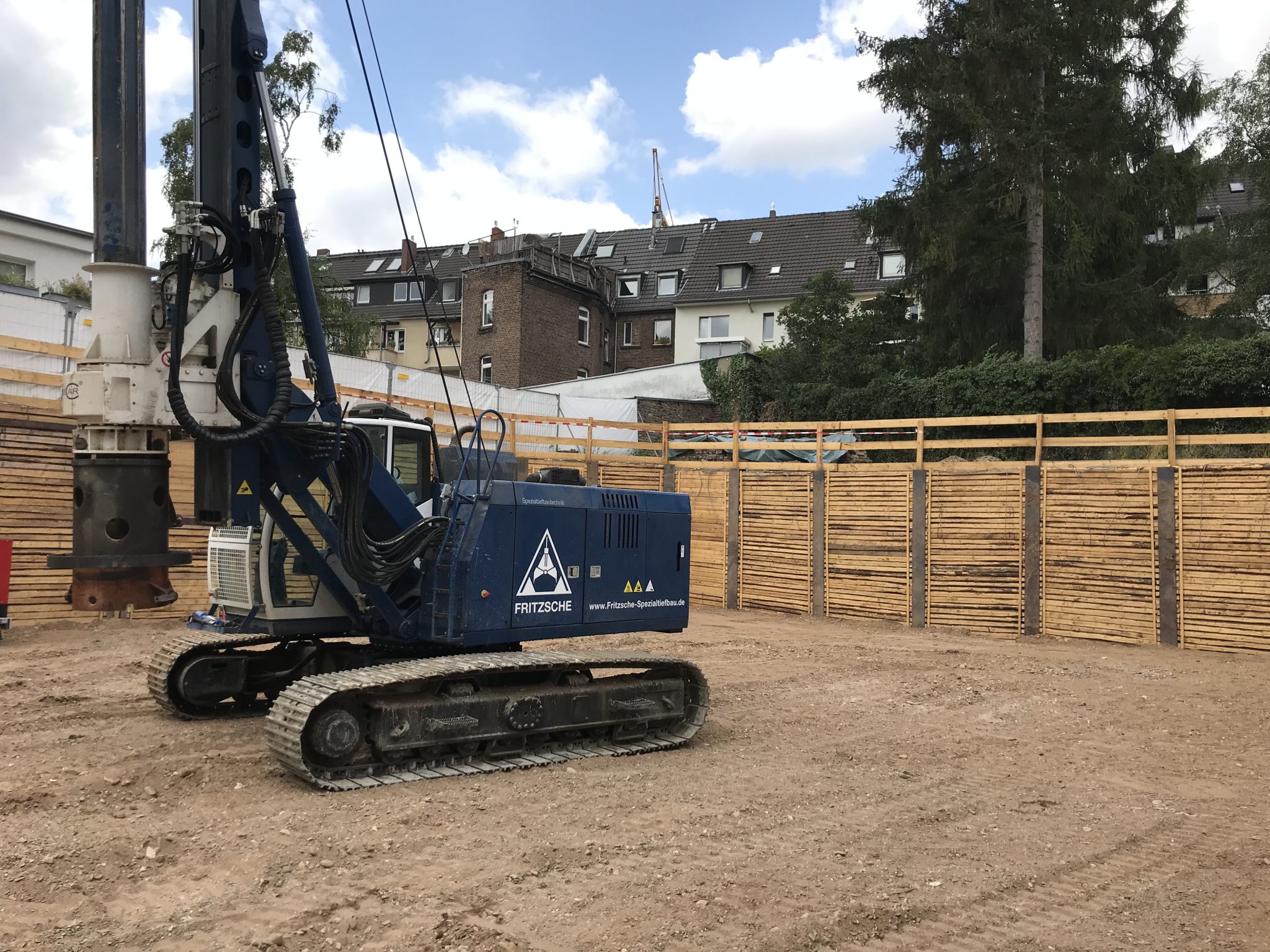

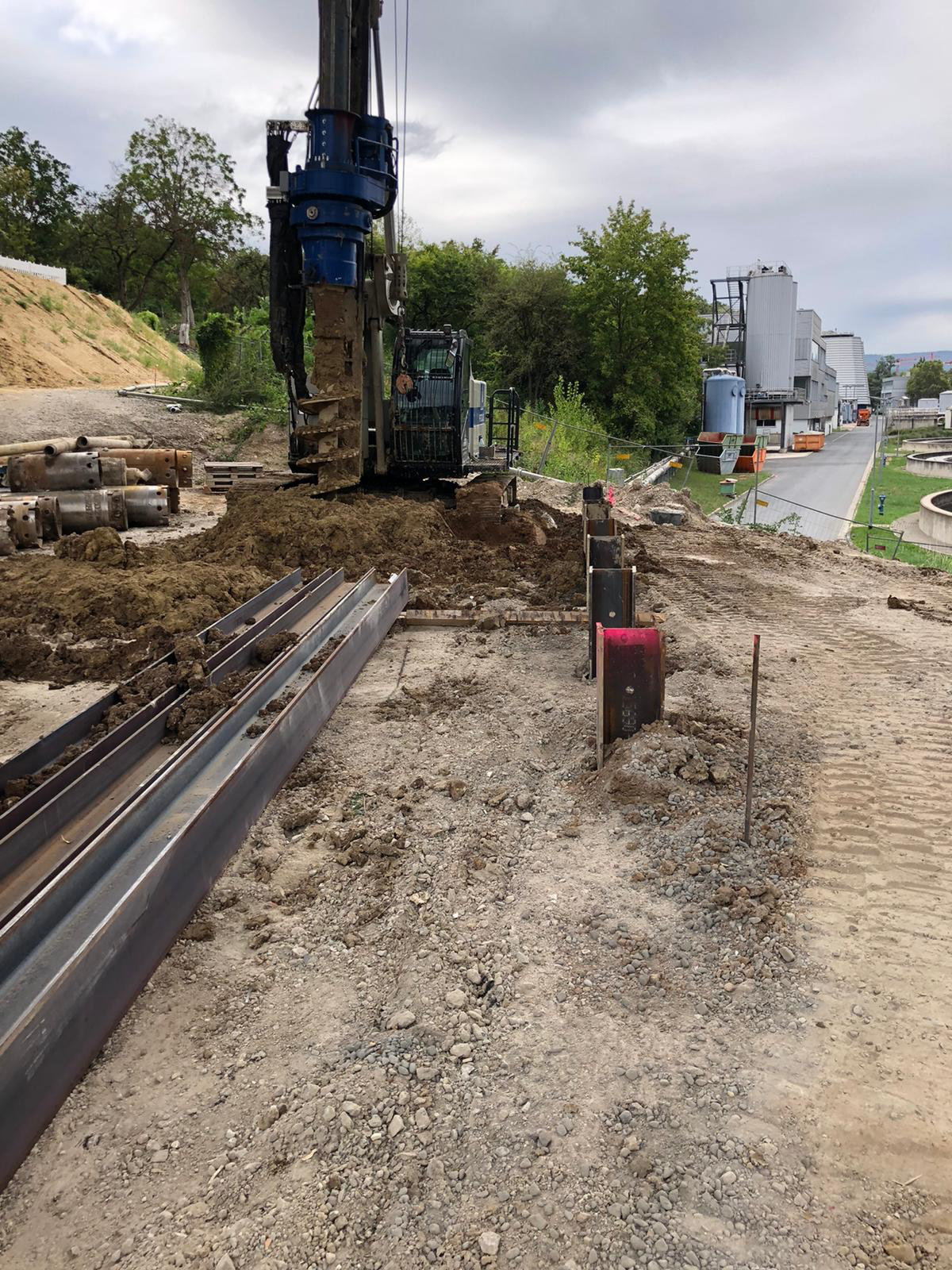

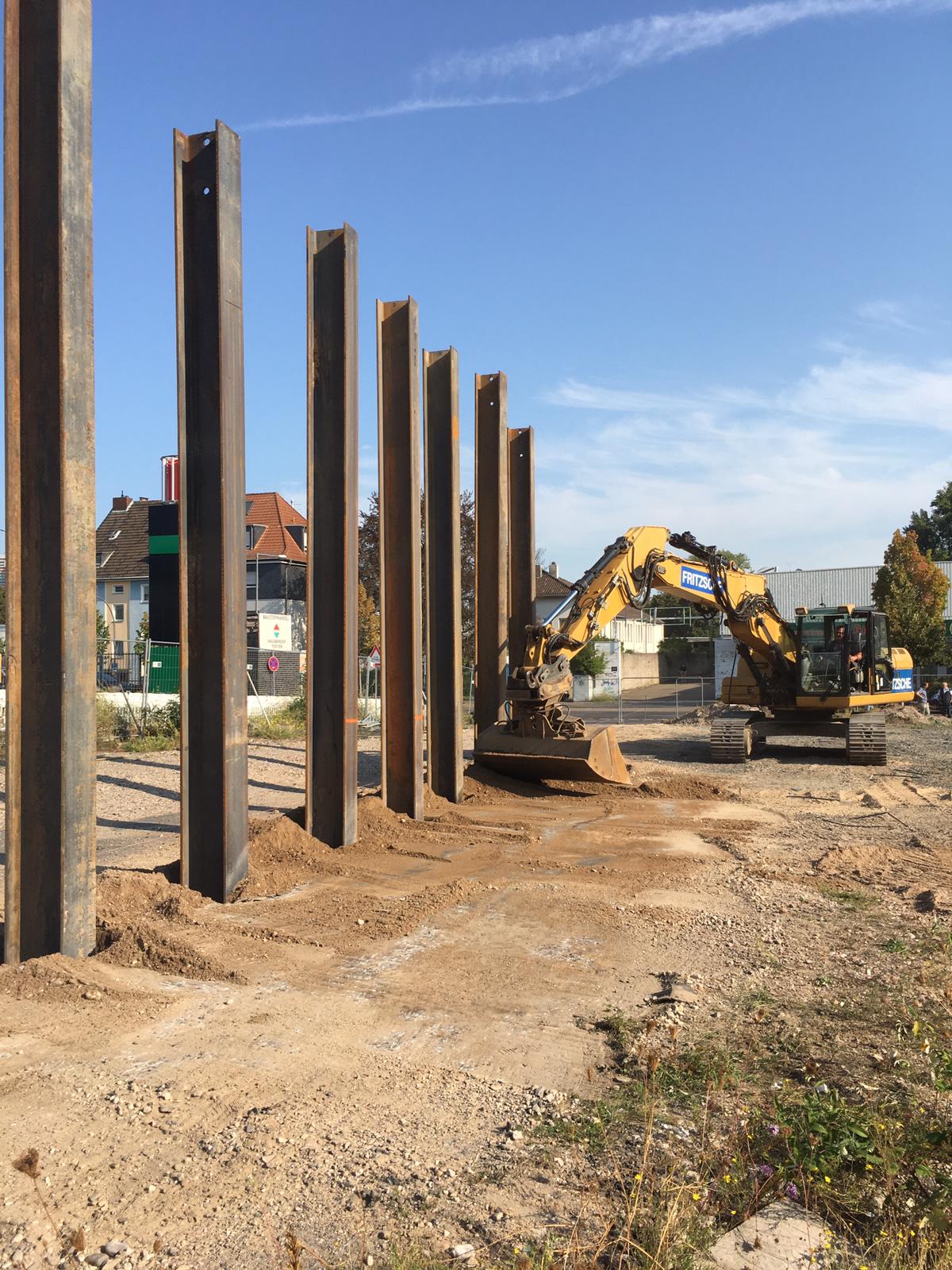

Von der Geländeoberkante werden vertikale Bohrungen niedergebracht (z.B. D zumeist 620mm). In diese werden im statisch erforderlichen Abstand Stahlträger (HEB- oder Doppel U-Stahl Profile) eingebaut.

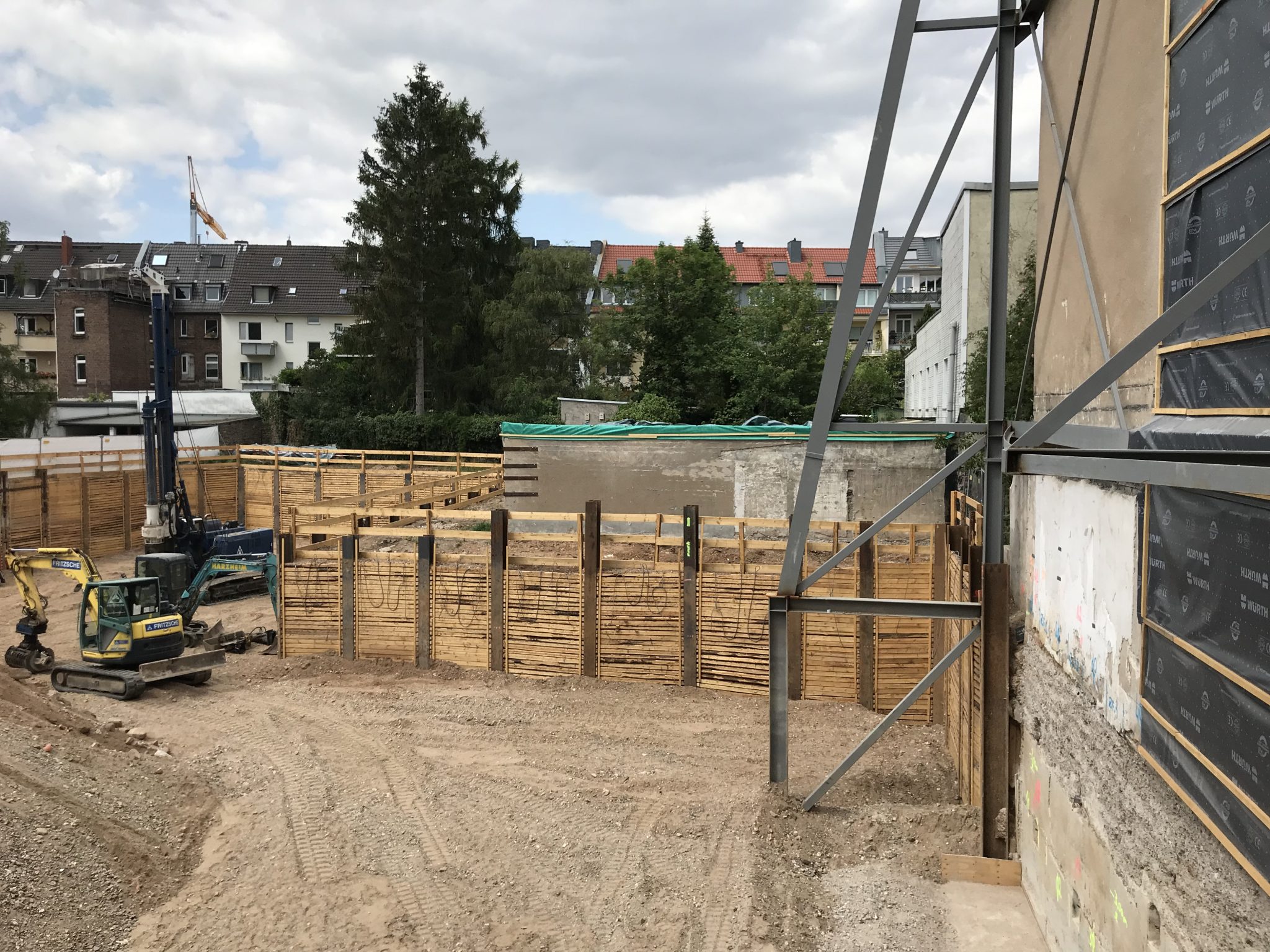

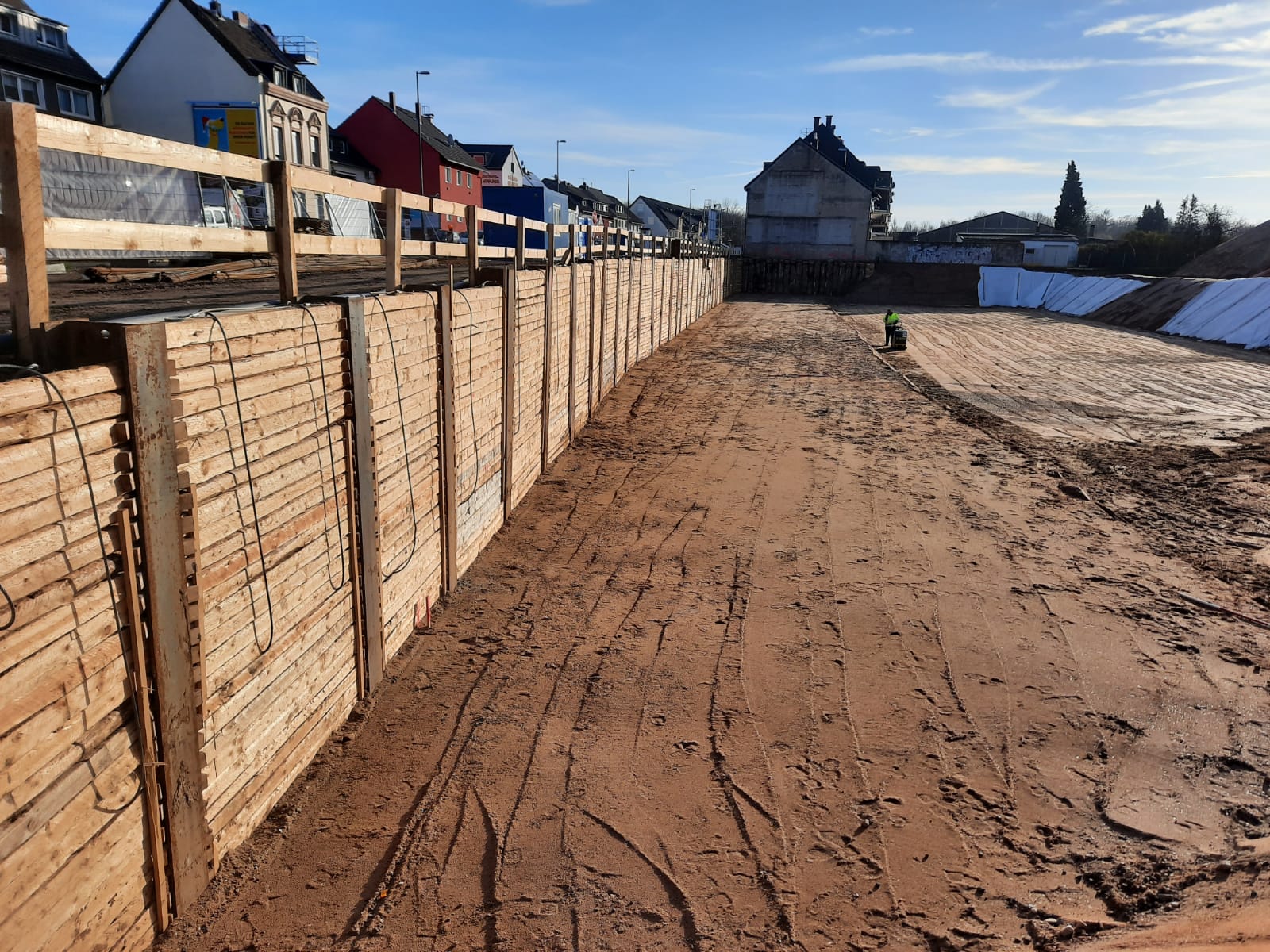

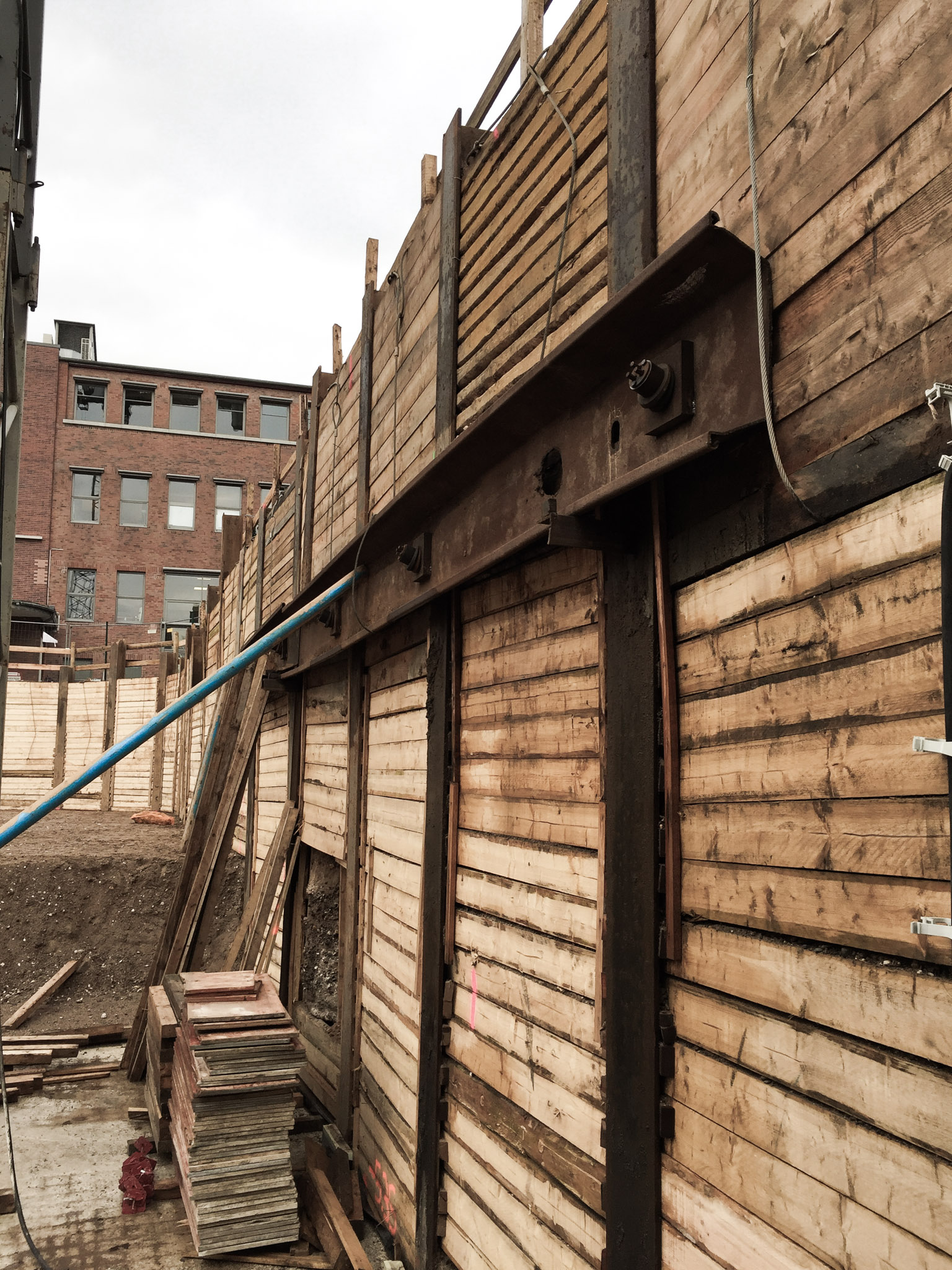

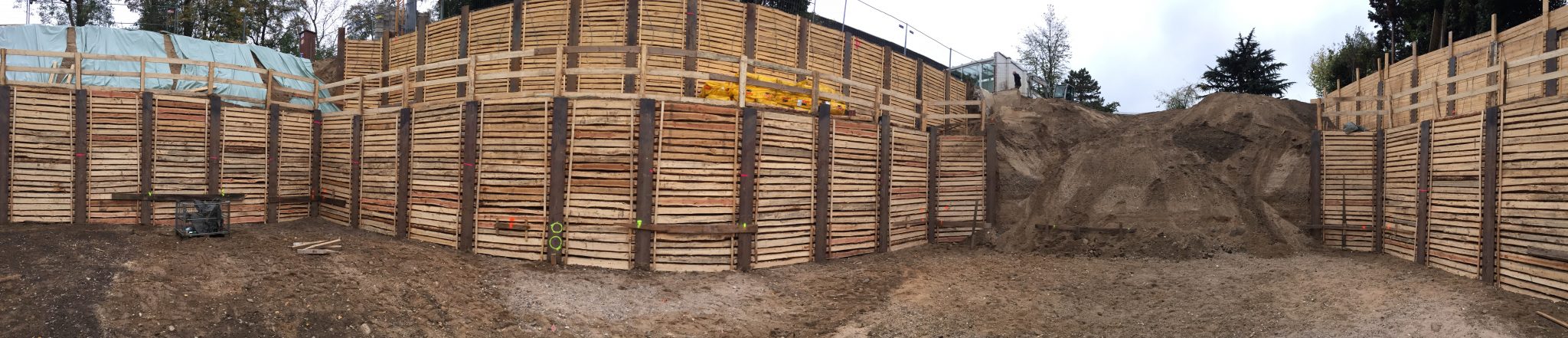

Im Zuge des Baugrubenaushubs wird Holz- oder Spritzbetonausfachung zwischen den Trägern verbaut, sodass eine geschlossene Verbauwand entsteht.

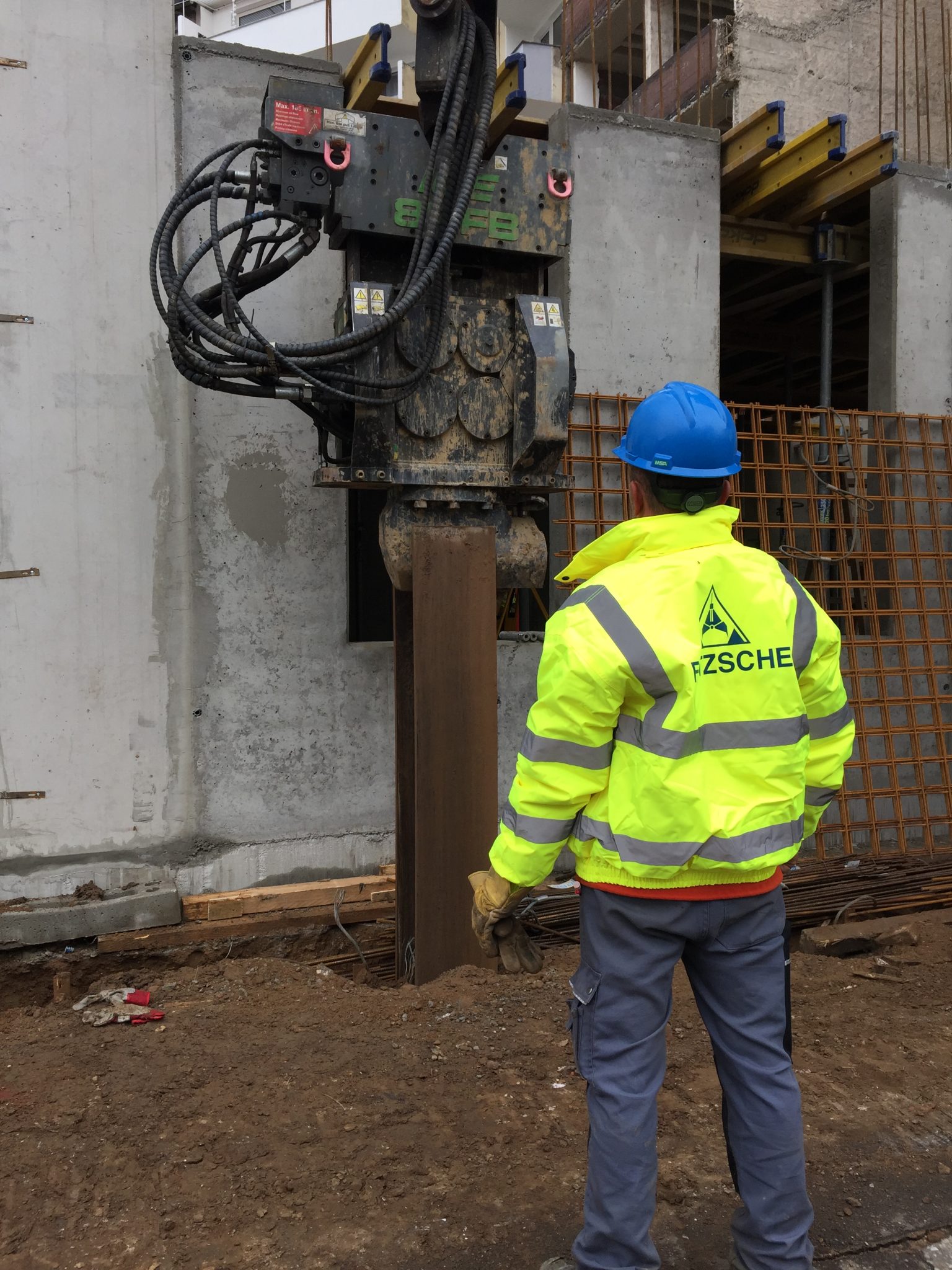

Der Einbau der Stahlträger kann in Abhängigkeit von den Baugrundverhältnissen auch rammend mit oder ohne Vorbohrungen stattfinden. Die Vorbohrung kann durch Bohrrohre verrohrt oder unverrohrt hergestellt werden.
